火灾后建筑结构安全鉴定报告结论包括火灾导致综合楼局部主体结构构件受到不同程度的损伤，部分构件烧伤严重，承载能力不能满足安全使用要求， 火灾后建筑结构鉴定建议对综合楼受火灾影响部分的Ⅱb级构件进行加固并采取提高构件耐久性和外观修复措施，Ⅱa级构件进行修复补强处理。
灾后如何进行检测鉴定：
1、灾后检测鉴定流程
1)制定现场检测方案;
2)灾后现场状况初步调查;
3)火灾调查及图纸复核;
4)损伤情况及材料性能检测;
5)鉴定评定结论与建议。
2、灾后现场检测内容
火灾情况调查
主要针对火灾的温度、作用时间以及作用范围等情况进行调查分析。
根据火灾现场可燃物燃点、熔点、变形、烧伤情况等，判断火灾的温度;通过火灾调查报告，现场建筑物损伤情况及特征，判断火灾的作用时间及作用范围。

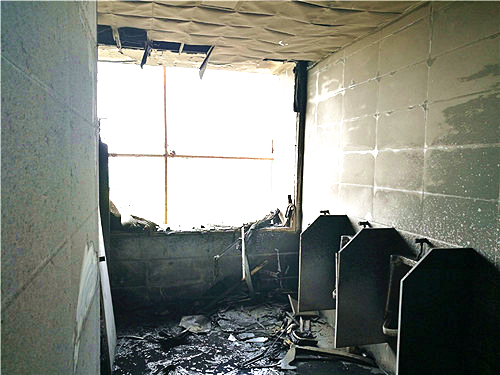

下面详细介绍建筑物发生火灾后，对其进行检测鉴定的案例报告内容。
火灾后建筑结构鉴定根据混凝土构件的烧伤程度分类如下：
（1）火灾温度较低、轻度烧伤的构件：外层抹灰出现空鼓或脱落，表面有黑烟，抹灰脱落区域混凝土表面无裂缝，锤击声音响亮，无混凝土脱落和受力钢筋裸露现象。
（2）火灾温度较高、中度烧伤的构件：装饰层局部脱落，混凝土表面呈浅灰色，表面轻微裂缝网，无混凝土脱落现象，敲击声音较闷，混凝土烧伤深度最大处约20mm。
（3）鉴定评级根据现场调查的情况以及构件的烧灼损伤、变形、开裂程度，推定建筑物混凝土构件火灾时受火区最高温度在300℃～500℃之间，根据《火灾后建筑结构鉴定标准》分别混凝土构件的损伤状态等级进行评定。
1 柱损伤状态分级
Ⅱa级――轻微或未直接遭受烧灼：混凝土构件表面受热温度低于300℃，构件装饰层表面熏黑，无火灾裂缝出现，除装修层有轻微损坏，其它状态与未受火结构无明显差别。
Ⅱb级――轻度烧灼：混凝土构件表面受热温度约300℃～500℃，混凝土构件装饰层表面有空鼓、脱落现象，混凝土表面呈浅灰色，混凝土烧伤深度不超过20mm，锤击时声音较闷，表面留下明显痕迹，未出现露筋现象，钢筋与混凝土之间粘结力损伤轻微。
2梁损伤状态分级
Ⅱa级――轻微或未直接遭受烧灼：混凝土构件表面受热温度低于300℃，构件或构件装饰层表面熏黑，无火灾裂缝出现，除装修层有轻微损坏，锤击时声音响亮且混凝土表面不留下痕迹。
Ⅱb级――轻度烧灼：由于梁钢筋保护层厚度较小，过火后受力钢筋的粘结性降低，钢筋位置处黑烟较明显，现场检测黑烟处的下皮箍筋保护层厚度5mm左右。
3 板损伤状态分级
Ⅱa级――轻微或未直接遭受烧灼：混凝土构件表面受热温度低于300℃，构件装饰层表面熏黑，无火灾裂缝或轻微裂缝网出现，锤击时声音响亮且混凝土表面不留下痕迹。
Ⅱb级――轻度烧灼：由于板正弯矩钢筋保护层厚度较小，过火后受力钢筋的粘结性降低，钢筋位置处黑烟较明显，现场检测黑烟处的钢筋保护层厚度5mm左右。
