杭州购物广场网架结构损伤钢结构检测专项检测报告检测目的、范围和内容，房屋采光顶网架结构和内街顶张拉膜结构出现涂饰层剥落、锈蚀等损伤现状，为了明确目前的损伤现状及存在的安全隐患情况，给后续的修缮提供技术依据，委托方特委托对该网架及张拉膜结构进行完损状况检测。
根据杭州房屋质量检测的相关规定，针对受检房屋的特点和实际状况，本次检测鉴定的主要内容包括：
（1）房屋建筑、结构概况及使用情况调查；
（2）结构构件的损伤情况调查（外观缺陷、钢结构锈蚀）；
（3）结构杆件的强度检测；
（4）屋面及维护结构损伤情况调查；
（5）检测网架挠度变形等；
（6）结合现场检测，针对存在的问题提出处理建议。
杭州钢结构检测检查及分析结果
1、建筑、结构概况调查
由于委托方未提供被检测网架及张拉膜结构的原设计建筑结构图纸，故现场检测时，采用钢卷尺、测距仪及游标卡尺等仪器对受检测区域进行调查与测绘，现场调查结果如下：

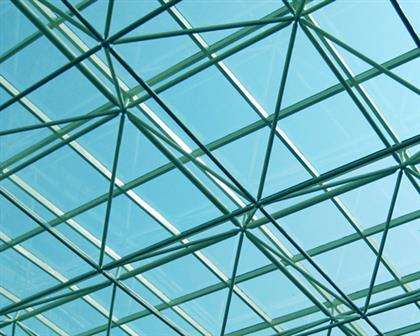

广场采光顶雨篷网架建造于2007年，平面形状近似圆形，圆形内径在25m~28m之间，结构形式采用正放四角锥螺栓球节点普通钢网架，投影面积约560m2，屋面材料采用不锈钢驳接爪点式双层钢化玻璃。网架支座支撑在房屋结构圆形混凝土柱上，柱直径为600mm，网架主要网格尺寸为1.5m×1.5m和1.4m×1.5m，网架下弦标高为23.0m，网架上弦标高为24.2m，网架上弦杆直径主要为75mm和80mm等，下弦杆直径主要为50mm和60mm等，腹杆直径主要为50mm和60mm等。
内街顶上空屋面采用张拉膜钢结构，平面形状近似三角形，张拉膜投影面积约280m2，屋面材料采用轻质膜材，张拉膜钢结构北侧支撑在出屋面混凝土柱上，南侧支撑在内街南侧房屋混凝土梁或柱构件上，张拉膜钢结构北侧标高约为20.6m，南侧标高约为18.8m，张拉膜杆件采用方钢，截面尺寸为120mm×120mm，腹杆为圆钢，圆钢直径为110mm。
2、屋面完损检测
2、屋面完损检测
采光顶网架结构完损检测
为明确网架结构完损状况，现场对受检网架结构进行了损伤检测。经现场检测，主要损伤表现为网架支座处节点板普遍锈蚀严重，女儿墙开裂，网架杆件局部涂层脱落存在锈蚀等现象。
3、内街顶张拉膜钢结构完损检测
为明确内街顶张拉膜钢结构完损状况，现场对张拉膜钢结构进行了损伤检测。经现场检测，张拉膜结构主要损伤表现为构件普遍锈蚀，腹杆锈蚀严重，杆件涂层起皮剥落，南侧铁质天沟普遍锈蚀等现象
4、结构材料强度检测
5、采光顶网架结构材料强度检测
根据现场实际情况，采用里氏硬度计，参照《金属材料 里氏硬度试验 第1部分：试验方法》（GB/T 17394.1-2014）对网架结构钢材强度进行现场抽样检测，钢构件的材料强度等级可评定为Q235
6、内街顶张拉膜结构材料强度检测
根据现场实际情况，采用里氏硬度计，参照《金属材料 里氏硬度试验 第1部分：试验方法》（GB/T 17394.1-2014）对张拉膜结构钢材强度进行现场抽样检测，钢构件的材料强度等级可评定为Q235
7、网架结构挠度测量
为明确目前网架结构挠度情况，现场采用TCR1202+R400全站仪对网架下弦杆（近下弦螺栓球底部）同一标高处进行挠度测量，现场检测结果见附件二附图3。测量结果表明，网架最大挠度值为35mm，挠度为1/629，满足《空间网格结构技术规程》（JGJ7-2010）规定的短向网架宽度的1/250要求。
杭州钢结构检测结论与建议
结论
通过对购物广场采光顶网架及的检测，得出以下几点结论：
（1）平面形状近似圆形，采用正放四角锥螺栓球节点普通钢网架。内街顶部分上空屋面采用张拉膜钢结构建造于2007年，平面形状近似三角形，投影面积约280m2，屋面材料采用轻质膜材。自建成以来未曾发生使用功能改变、火灾、使用荷载过大、结构大修等情况。
（2）经现场完损检测，网架主要损伤表现为网架支座处节点板普遍锈蚀严重，女儿墙开裂，存在安全隐患，网架杆件局部涂层脱落，构件锈蚀等现象。张拉膜钢结构主要损伤表现为构件普遍锈蚀，腹杆锈蚀严重，存在安全隐患，杆件涂层普遍起皮剥落，南侧铁质天沟普遍存在锈蚀等现象。
（3）经现场对网架及张拉膜结构材料强度进行了检测，检测结果表明，网架及张拉膜结构钢材材料强度等级可评定为Q235。
（4）经现场对网架结构挠度测量，网架挠度满足《空间网格结构技术规程》（JGJ7-2010）规定的短向网架宽度的1/250要求。
（5）综上所述，网架结构支座处节点板普遍铁胀锈蚀严重，存在安全隐患。张拉膜结构杆件及南侧铁质天沟普遍锈蚀，涂层起皮剥落严重，存在安全隐患，应采取措施消除安全隐患。
建议
（1）考虑网架支座处节点板普遍锈蚀严重，建议更换或其他相应加固修缮处理。
（2）对其他钢构件涂层脱落、锈蚀的构件，建议对其进行除锈并重新进行防腐防火处理。
（3）考虑张拉膜钢结构构件和南侧铁质天沟锈蚀普遍，涂层剥落严重，在条件允许情况下可对其进行更换处理。
（4）修缮处理应请有相应资质的设计和施工单位进行修缮设计和施工。
（5）应定期对网架结构和张拉膜结构进行检查维护，发现异常情况及时检测鉴定并处理。
杭州钢结构检测的主要技术依据：
（1）《房屋完损等级评定标准（试行）》（城住字（84）第678号）；
（2）《钢结构工程施工质量验收规范》（GB50205-2001）；
（3）《建筑变形测量规范》（JGJ 8-2016）；
（4）《工程测量规范》（GB 50026-2007）；
（5）《建筑地基基础设计规范》（GB5007-2011）；
（6）《钢结构设计规范》（GB 50017-2003）；
（7）《黑色金属硬度及强度换算值》（GB/T 1172-1999）；
（8）《金属材料 里氏硬度试验 第1部分：试验方法》（GB/T 17394.1-2014）；
